Лучшая реклама для нас это отзывы клиентов использующих наше оборудование, проверьте качество нашего оборудования и услуг, позвоните нашим клиентам. Здесь контактные телефоны.

Мы считаем себя безусловным лидером и производителем №1в России по производству барабанных сушилок для промышленного применения. Более 5000 клиентов по России, нами разработано более 400 наименований барабанных сушилок, сушилки барабанные с внутренним разогревом для песка, сушилки с уплотнением для летучих материалов зола, микросферы, сушилки с внешним разогревом для особо легких и летучих материалов, полная автоматизация сушильных комплексов.

Мы умеем ЭКОНОМИТЬ Ваши деньги. Мы предлагаем одни из самых экономичных сушилок на Российском рынке, гарантия до 5 лет.

Экономичность барабанных сушилок

Экономичность барабанных сушилок зависит от
1. Площади соприкосновения нагретого металла сушильного барабана с высушиваемой фракцией. Напрямую зависит от размеров сушильного барабана, частоты лопастей, полок и их нагреваемой площади. Барабанные сушилки нашего производства имеют нагреваемую площадь соприкосновения до 20м2 на тонну высушиваемой фракции.
2. Внутренних устройств сохраняющих и накапливающих тепло, тепловые компенсаторы. Мы на сегодня единственный производитель на Российском обладающие данной технологией разработанной нами. Барабанная сушилка с тепловым компенсатором экономичние на 10-20% любых одинарных сушильных барабанов, по экономичности они равны барабанным сушилкам с двойным барабаном, но при этом значительно дешевле.
3. От систем автоматизации управляющих процессом горения, температурой внутри сушильного барабана, также температурой высушиваемой фракции.
4. От теплоизоляции наружной или внутренней части сушильного барабана. Теплоизоляция сокращает потери тепловой энергии наружней части барабана.

Ресурс сушильных барабанов

Ресурс сушильных барабанов зависит от
1. Точности развесовки барабана, видео сушильного барабана массой 3100 кг.
2. Угла наклона барабана. Чем меньше наклон барабана тем меньше нагрузки на приводные части барабана соответственно больше ресурс приводных механизмов сушильного барабана. Нами разработано 2 модификации сушильных барабанов по наклону с уклоном под 1 градус, и горизонтальные, сушилка барабанная с установкой под 0 градуса. Гарантия на барабаны с установкой под 0 градусов до 5 лет
3. Толщины стенок сушильного барабана толщина стенок барабана должна быть не менее 1мм на метр длинны барабана но не менее 4мм.
4. От перепада температур в барабане, температуры нагрева стенок барабана не должны превышать характеристик применяемого металла.

Просим Вас прочитать Внимательно следующие рекомендации:

Как правильно неспециалистам подобрать сушильный барабан:
Барабанная сушилка должен иметь следующие параметры:
1. Внутренняя площадь соприкосновения нагретого металла с высушиваемой должна быть не менее 10м2 на одну тонну высушиваемой фракции, рекомендуемый объем барабанной сушилки должен иметь не менее 1м3. Нарушение параметра по площади соприкосновения с нагретым металлом ведет к увеличению расхода топлива. Происходит следующее, меньшая площадь металла меньше принимает тепло от теплопроизводящего устройства и хуже передает тепло высушиваемой фракции, больше тепла выходит в атмосферу через систему аспирации в барабанной сушилки. И также происходит утолщение слоя высушиваемой фракции, что так же проводит к дополнительному расходу тепловой энергии.
2. Уменьшение параметра по объему сушильного барабана влечет за собой увеличение нагрева барабана и высушиваемой фракции, так же приводит к дополнительному расходу тепловой энергии.

Внимание Последнее время сложилась тенденция от недобросовестных поставщиков к уменьшению размеров сушильных барабанов мотивируя особыми технологиями и особыми лопатками, не существует ни каких технологий если это не связано с увеличением внутренней площади нагреваемого металла, в этом вы можете убедится если сравните высококачественное аналогичное оборудование западноевропейских производителей.

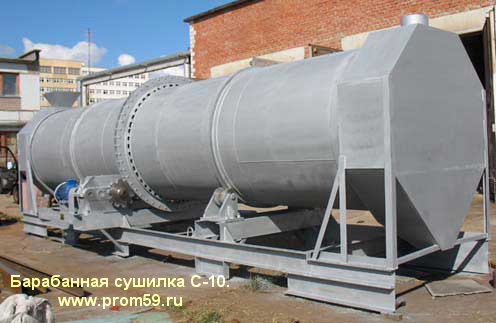

Барабанная сушилка С-10

Модели барабанных сушилок разработанных нашим предприятием

Серия С: Недорогие экономичные сушилки с одинарным барабаном с площадью соприкосновения нагреваемого металла не менее 10м2 на 1 тонну высушиваемой фракции, с углом наклона 1-3 градуса. Применяемая сталь 09Г2С толщины стали 1мм на метр длинны барабана. Сушильные барабаны рассчитаны на полные остановки, в том числе аварийные (отключение электроэнергии) во время работы при максимальной производительности, при температуре барабана не более 350 градусов по Цельсию. Гарантия на сушильные барабаны серии С 1 год. По заказу устанавливается теплосберегающая автоматика.

Серия СГ: Барабаны сушильные с установкой 0 градусов, во всем остальном сушилки барабанные во всем идентичны сушильным барабанам серии С. Гарантия 2 года.

Серия СГМ: Высокоэкономичные барабанные сушилки с установкой под 0 градусов, с тепловым компенсатором, с площадью нагреваемого металла не менее 12 м2 на 1тонну высушиваемой фракции, однослойная теплоизоляция наружной части корпуса (по заказу может устанавливаться двухслойная теплоизоляция с воздушной прокладкой в металлическом кожухе), лабиринтное или теплоизоляционное уплотнение барабана на стыках с загрузочной и разгрузочной частью. Система мягкого пуска и остановки, с регулировка оборотов вращения сушильного барабана, 1-10об/мин. Теплосберегающая автоматика. Применяемая сталь 09Г2С толщина стали не менее 1мм на метр длинны. Сушильные барабаны рассчитаны на полные остановки, в том числе аварийные (отключение электроэнергии) во время работы при максимальной производительности, при температуре барабана не более 350 градусов по Цельсию. Экономичность барабанных сушилок серии СГМ выше на 10-20% любых барабанных сушилок с одинарным барабаном.

Серия 2СГМ: Высокоэкономичные барабанные сушилки с двойным барабанам аналогичные по эффективности сушильным барабанам серии СГМ, но имеют в два раза меньшие габариты за счет двойного барабана.

Серия СГМ-ТГ: сушилки барабанные со встроенным теплогенератором подвижного или неподвижного типа выполненным из нержавеющей стали. Применяются для высушивания фракций на которые недопустимо воздействие топочных газов, также для сушки ценных и особо ценных продуктов. Такие сушилки значительно экономичние барабанных сушилок с внешним теплогенератором. Также барабанны данной конструкции не требуют систем аспирации и фильтрации. Изготавливаются в трех исполнениях по температуре сушки, барабаны с температурой до 350 градусов по Цельсию, барабаны с температурой до 650 градусов по Цельсию, барабаны с температурой до 1100 градусов по цельсию.

Серия СГМ-ВТ: Барабанные сушилки для сушки и обжига рабочая температура до 1000 по Цельсию.

Серия С-ВР: Барабанные сушилки с внешним разогревом в теплоизаляционном саркофаге для сушки особо легких ценных материалов.

Назначение барабанных сушилок

Сушилки барабанного типа предназначены для сушки сыпучих материалов в различных отраслях промышленности. На основе теплотехнических расчетов мы подбираем наиболее оптимальный типоразмер и конструкцию сушильного барабана под требования заказчика. Производительность барабанной сушилки от 150 кг/час до 100т/час. Согласно расчетам изготавливаются загрузочная камера, теплогенератор, камера выгрузки, механизм подачи и удаления теплоносителя и пылегазоочистки. На барабанные сушилки устанавливается современная система автоматики и частотный привод для регулировки температуры и вращения барабана. Это дает возможность в широких пределах изменять параметры сушки и общую производительность. В результате заказчик получает оборудование с оптимальными характеристиками, позволяющими применять барабанные сушилки как в промышленности, так и в сельском хозяйстве.

Принцип работы барабанных сушилок

Сушильной камерой в барабанной сушилке служит внутренняя полость барабана, внутри которого по всей длине расположены различного типа лопасти или полки (зависит от назначения сушилки). В процессе сушки фракция попадает через загрузочную камеру в барабанную сушилку. Лопасти за счет вращения барабана перемешивают и пересыпают фракцию равномерно распределяя ее по барабану, пересыпаясь с лопасти на лопасть и высушиваются под действием горячего воздуха (непрямой нагрев) или смеси воздуха с топочными газами (прямой нагрев), который забирается из теплогенератора через барабан с помощью вентилятора путем создания разряжения внутри барабана или из за перепада температуры. Высушенный материал удаляется через разгрузочную камеру. Пересыпаясь с лопасти на лопасть и высушиваются под действием горячего воздуха (непрямой нагрев) или смеси воздуха с топочными газами (прямой нагрев), который забирается из теплогенератора через барабан с помощью вентилятора путем создания разряжения внутри барабана или из за перепада температуры. Высушенный материал удаляется через разгрузочную камеру.

Краткое описание конструкций барабанных сушилок и их назначения производства ООО Чайковское Строительное Оборудование

Барабанные сушилки для сыпучих фракций удельным весом от 0.8 до 4.0 с малым процентом выноса, такие как кварцевый песок и тд.
Такие барабаны производятся в исполнении прямого нагрева фракции топочными газами. По стандартному внутреннему исполнению барабана, имеют 30% от длинны барабана - полки, 70% длинны барабана - лопатки.
Дополнительно на барабанные сушилки может устанавливаться цепная тепловая завеса, а также теплоизоляция наружной части барабана.

Барабанные сушилки для сыпучих фракций удельным весом менее 0.8 с большим процентом выноса, такие как зола, микросферы.
Конструкция барабанных сушилок для фракций с большим процентом выноса имеет значительно меньшую скорость потока воздуха в барабане, имеют систему разделения воздуха от частиц обрабатываемой фракции. Могут производится в исполнении прямого нагрева топочными газами, непрямым нагревом газами, водой, паром через теплонесущие полки барабана.

Барабанные сушилки для зерна.

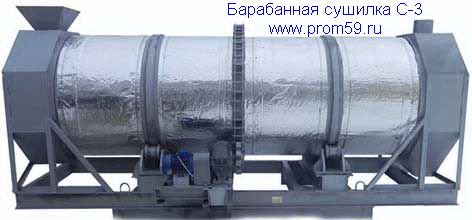

ООО Чайковское Строительное Оборудование производит специализированные по температурным режимам, конструкции барабана, (60-120 градусов Цельсия) барабанные сушилки для различного вида зерна. Барабанная сушилка С-3

Автоматизация барабанных сушилок.

ООО Чайковский Насос разработаны следующие системы автоматизации барабанных сушилок.

Полуавтоматическая система:
1) Обеспечивает ручное частотное управление вращением барабана (регулировка объема прохождения через барабан осушаемой фракции).
2) Обеспечивает ручное частотное управление вращения вентилятора аспирации барабана (регулировка объема проходящего через барабан воздуха), что существенно улучшает эксплутационные характеристики барабанных сушилок.
3) Обеспечивает звуковое предупреждение при занижение температуры внутри сушильного барабана, и автоматическое отключение горелок при завышении температуры в барабане

Автоматическая система: Обеспечивает те же функции что и полуавтоматическая но в автоматическом режиме, и дополнительно обеспечивает автоматическую подачу и разгрузку сушильного барабана.

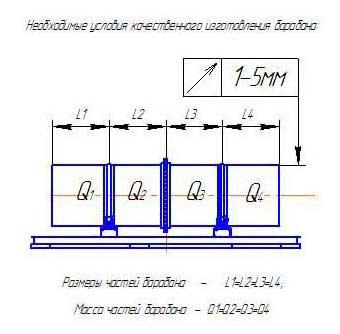

Как проверить качество изготовления сушильного барабана без специального оборудования, Правильная раззвесовка барабана

на видео показана сушилка барабанная диаметром 1,6 мм, длинна 7,5м масса барабана 3100 кг. При правильно изготовленном сушильном барабане усилие на вращение барабана равно 10кг на тонну массы барабана, то есть необходимо усилие на показанный барабан не более 31кг. Также не должно быть самопроизвольного вращения барабана ни в одном положении. Смещение сушильного барабана происходит из-за смещения центра тяжести от оси вращения барабана. В сварных барабанах сделанных из листовой стали обязательным требованием является продольная развеска барабана. Она выставляется путем правильного размещения беговых дорожек роликов барабана. Вес и расстояние наружных частей барабана от беговых дорожек, должен быть равен весу внутренней части барабана между беговыми дорожками. Размещении беговых дорожек по краям барабана недопустимо по причине провисания барабана которое особенно часто происходит изза аварийных остановок загруженного нагретого барабана, и при длительном хранении. Размещение беговых дорожек допустимо по краям барабана при толщине стенок барабана не менее 3 миллиметров на метр длинны барабана, при высушивании в барабанных сушилках больших масс это значение увеличивается. Несоблюдение этих требований ведет к существенному сокращению ресурса приводных механизмов барабана. При провисании барабана происходит изменение зазора между венцом барабанной сушилки и приводной шестерни, что приводит к быстрому выходу из строя зубьев венца и приводной шестерни.
